產品說明

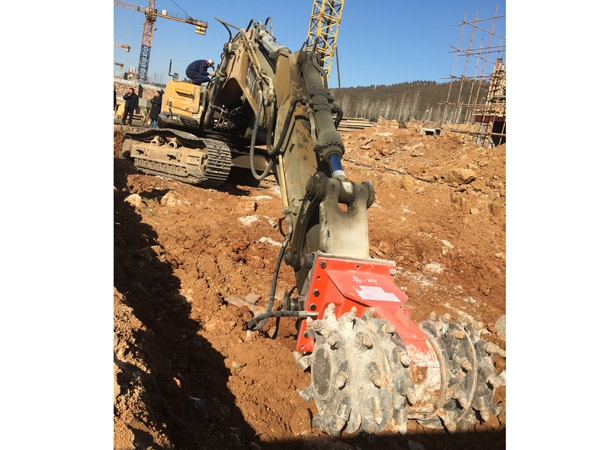

夯神RW系列液壓巖土銑挖機(以下簡稱銑挖機)是利用專有技術研發的新型巖土銑挖機械,,成套采用了液壓驅動裝置及零部件,。具有臥式和立式兩種銑挖形式,,以及全回轉銑挖機,、巖土切槽機、旋挖鉆孔輔具等系列產品,。臥式銑挖機設有兩個水平安裝的銑削輪,,立式銑挖機設有一個豎向安裝的銑削輪。

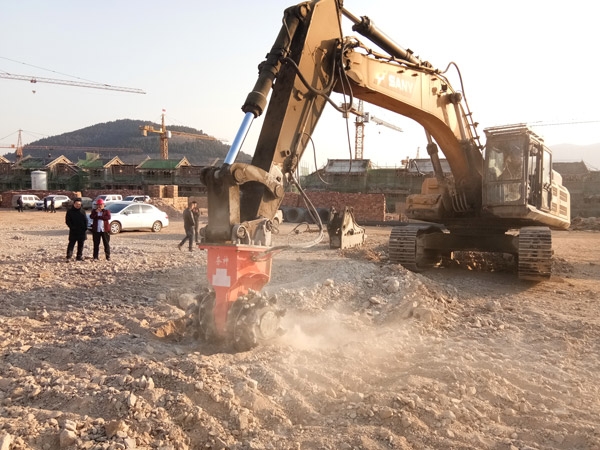

銑挖機安裝在挖掘機斗桿(俗稱小臂,、二臂)的前端(鏟斗位置),,直接利用挖掘機的液壓動力驅動和操控(同破碎錘)。
銑挖機可切削中低硬度巖石(風化巖等),、砂石層,、混凝土(部分)、硬土層,、凍土等硬實物體及普通土體,,可銑削平整硬物體的表面。

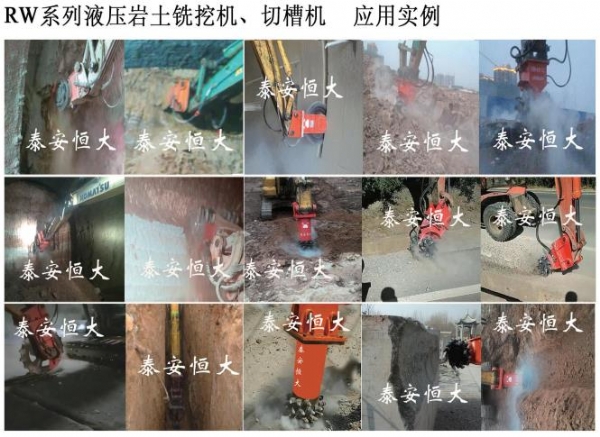

主要應用范圍:

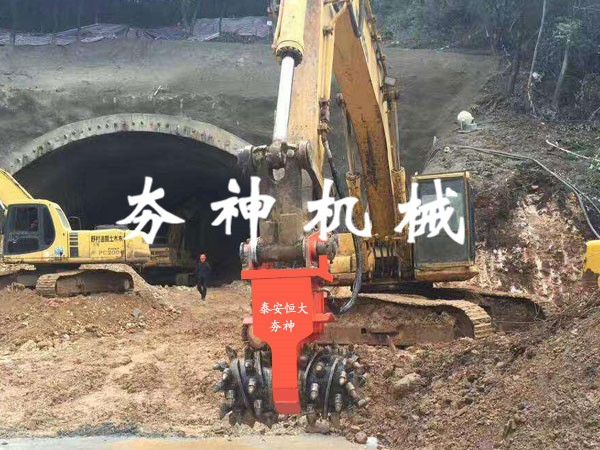

隧道,、巷道:掘進及墻面,、頂部、邊角,、輪廓,、溝槽等處理;

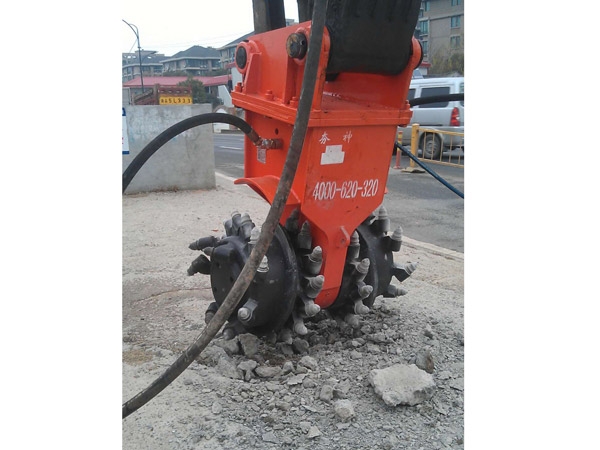

道路工程:混凝土構造物,、邊溝,、邊坡及附屬設施的切削或挖掘,破損水泥或?yàn)r青路面清理等,;
水利工程:混凝土構造物處理,、河床清理、破損構造物的清理或拆除等,;
市政工程:管道溝槽,、地基、構造物的挖掘或處理,,破損市政設施的清理或拆除等,。

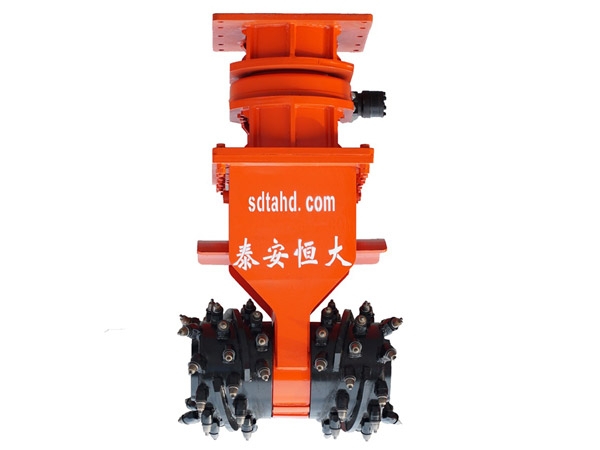

全回轉銑挖機由臥式銑挖機與回轉驅動裝置、液壓控制裝置等組合而成,,可360度回轉,,避免或減少銑挖盲區,。除高度和機器質量增加外,其余參數基本同臥式銑挖機,。
切槽機主要用于混凝土及巖石切割,,切割寬度、深度按需定制,。

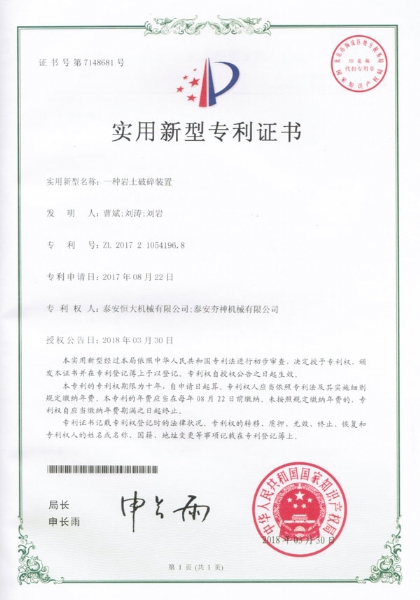

實用新型專利:
專利號:ZL 2017 2 1054196.8 專利名稱:一種巖土破碎裝置
RW系列液壓巖土銑挖機(臥式)主要技術性能及參數
項目 | 單位 | RW30 | RW50 | RW70 | RW100 | RW120 | RW150 | RW200 | RW300 | ||
輸出功率 | Kw/ps | 22/30 | 41/56 | 50/68 | 71/96 | 90/122 | 110/150 | 140/190 | 190/258 | ||
400額定工作壓力 | Mpa | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | ||
輸出力矩 | KN-m | 2.2 | 5.2 | 7 | 11.7 | 16.7 | 23.4 | 33.5 | 55.8 | ||
額定轉速 | r/min | 120 | 100 | 90 | 85 | 80 | 75 | 65 | 45 | ||
機器質量 | Kg | 240 | 340 | 560 | 780 | 980 | 1100 | 1290 | 2300 | ||
外形尺寸 | 長 | mm | 600 | 690 | 800 | 850 | 910 | 1000 | 1200 | 1300 | |
寬 | 370 | 450 | 500 | 640 | 690 | 640 | 690 | 800 | |||
高 | 670 | 765 | 980 | 1090 | 1150 | 1140 | 1150 | 1300 | |||
適用挖掘機 | t | 3-7 | 7-15 | 15-20 | 18-25 | 22-30 | 25-40 | 35-50 | 45-70 |

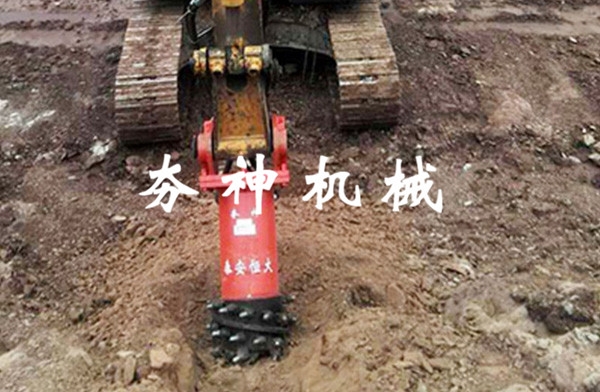

RW-L系列銑挖機(立式)主要技術性能及參數
項目 | 單位 | RW30L | RW50L | RW70L | RW100L | RW120L | RW150L |
輸出功率 | KW/ps | 20/30 | 41/56 | 50/68 | 71/96 | 90/122 | 110/150 |
額定工作壓力 | MPa | 35 | 35 | 35 | 35 | 35 | 35 |
銑挖輪直徑 | mm | 370 | 450 | 500 | 640 | 690 | 640 |
外形高度 | mm | 700 | 800 | 960 | 1040 | 1040 | 1200 |
適配挖掘機 | t | 3-7 | 7-15 | 15-20 | 18-25 | 22-30 | 25-40 |
外形尺寸不含聯接架,,動力性能與同規格臥式相同 |
RW-C系列切槽機主要性能及參數
項目 | 單位 | RW30C | RW60C | RW100C | RW200C |
額定功率 | KW/ps | 22/30 | 41/56 | 71/96 | 142/192 |
額定工作壓力 | MPa | 30 | 35 | 35 | 35 |
切槽寬度 | mm | 60-100 | 70-160 | 80-250 | 80-300 |
切槽深度 | mm | 150 | 250 | 500 | 500/800 |
適配挖掘機 | t | 2-7 | 7-15 | 18-25 | 25-40 |
